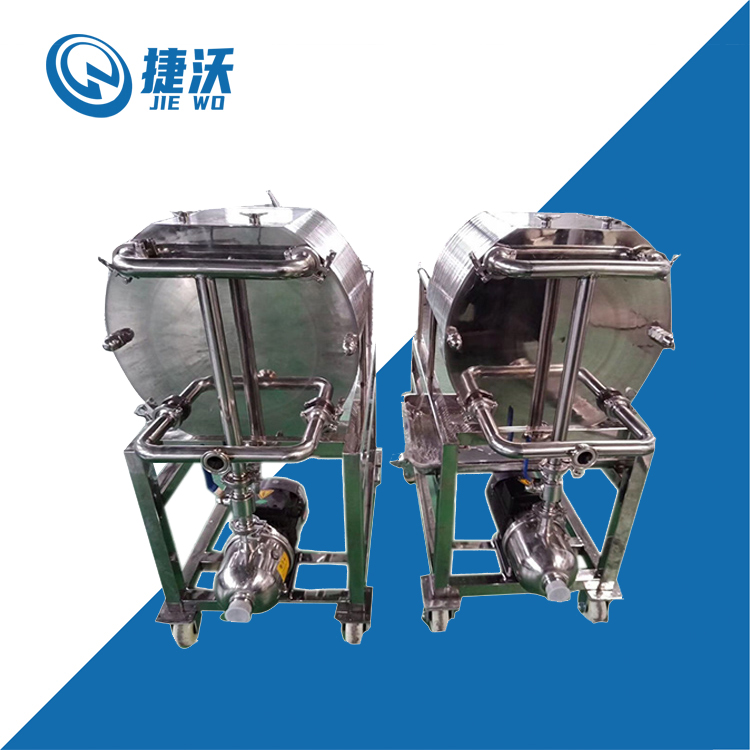

板框过滤器
板框过滤器，是一种过滤设备。板框过滤器为PP多层板框式压滤机，适用于浓度50%以下粘度较低，含渣量较少的液体作密闭过滤以达到提纯，灭菌、澄清等精滤、半精滤的要求，直接选用微孔滤膜，可不经微孔膜过滤器直接达到无菌过滤之目的。
工作原理
浮液用泵送入滤机的每个密闭的滤室，在工作压力的作用下，滤液透过滤膜或其它滤材，经出液口排出，滤渣则留在框内形成滤饼，从而达到固液分离目的。
应用领域
板框过滤器广泛应用于制药、生化、食品饮料、水处理、酿造、石油、电子化工、电镀、印染、环保等行业，是各类液体进行过滤、澄清、提纯处理的设备。
|
型号规格 |
层数 |
过滤面积(m2) |
滤材尺寸(mm) |
滤膜孔径(um) |
过滤压力(Mpa) |
水流量(T/h) |
电机功率(Kw) |
外型尺寸(mm) |
|
JW-BK100 |
10 |
0.078 |
Φ100 |
0.1~50 |
0.15 |
0.8 |
0.55 |
600×300×600 |
|
JW-BK150 |
10 |
0.170 |
Φ150 |
0.1~50 |
0.15 |
1.5 |
0.75 |
650×380×650 |
|
JW-BK200 |
10 |
0.314 |
Φ200 |
0.1~50 |
0.15 |
2.0 |
1.1 |
650×400×700 |
|
JW-BK300 |
10 |
0.700 |
Φ300 |
0.1~50 |
0.15 |
4.0 |
1.1 |
700×500×800 |
|
JW-BK400 |
10 |
1.250 |
Φ400 |
0.1~50 |
0.15 |
6.0 |
1.1 |
900×600×1000 |
|
JW-BK400 |
16 |
2.000 |
Φ400 |
0.1~50 |
0.15 |
9.0 |
1.5 |
1000×600×1000 |
|
JW-BK400 |
20 |
2.500 |
Φ400 |
0.1~50 |
0.2 |
10.0 |
1.5 |
1100×600×1000 |
|
JW-BK400 |
32 |
4.000 |
Φ400 |
0.1~50 |
0.3 |
13.0 |
2.2 |
1320×600×1000 |
|
JW-BK500 |
12 |
2.000 |
Φ500 |
0.1~50 |
0.3 |
8 |
1.5 |
1100×720×1200 |
|
JW-BK500 |
16 |
3.000 |
Φ500 |
0.1~50 |
0.3 |
13 |
2.2 |
1350×720×1200 |
|
JW-BK500 |
22 |
4.000 |
Φ500 |
0.1~50 |
0.3 |
16 |
2.2 |
1350×600×1200 |
|
JW-BK500 |
26 |
5.000 |
Φ500 |
0.1~50 |
0.3 |
20 |
3.0 |
1350×720×1200 |
|
注：需大流量板框过滤器可定制生产，加压泵需防爆电机和南方泵补差价。 |
||||||||
