江苏捷沃PVC芯式过滤器（滤芯式过滤器）系列
注意：
桶体内安装各种材质各种精度的内经为28-30mm;外径为65-75mm的两端平压式滤芯5根或3根。
最高工作温度：45℃，顶盖上预留的排气阀及压力表安装孔的螺纹尺寸为G1/4",配公制压力表需要订购转换接头。

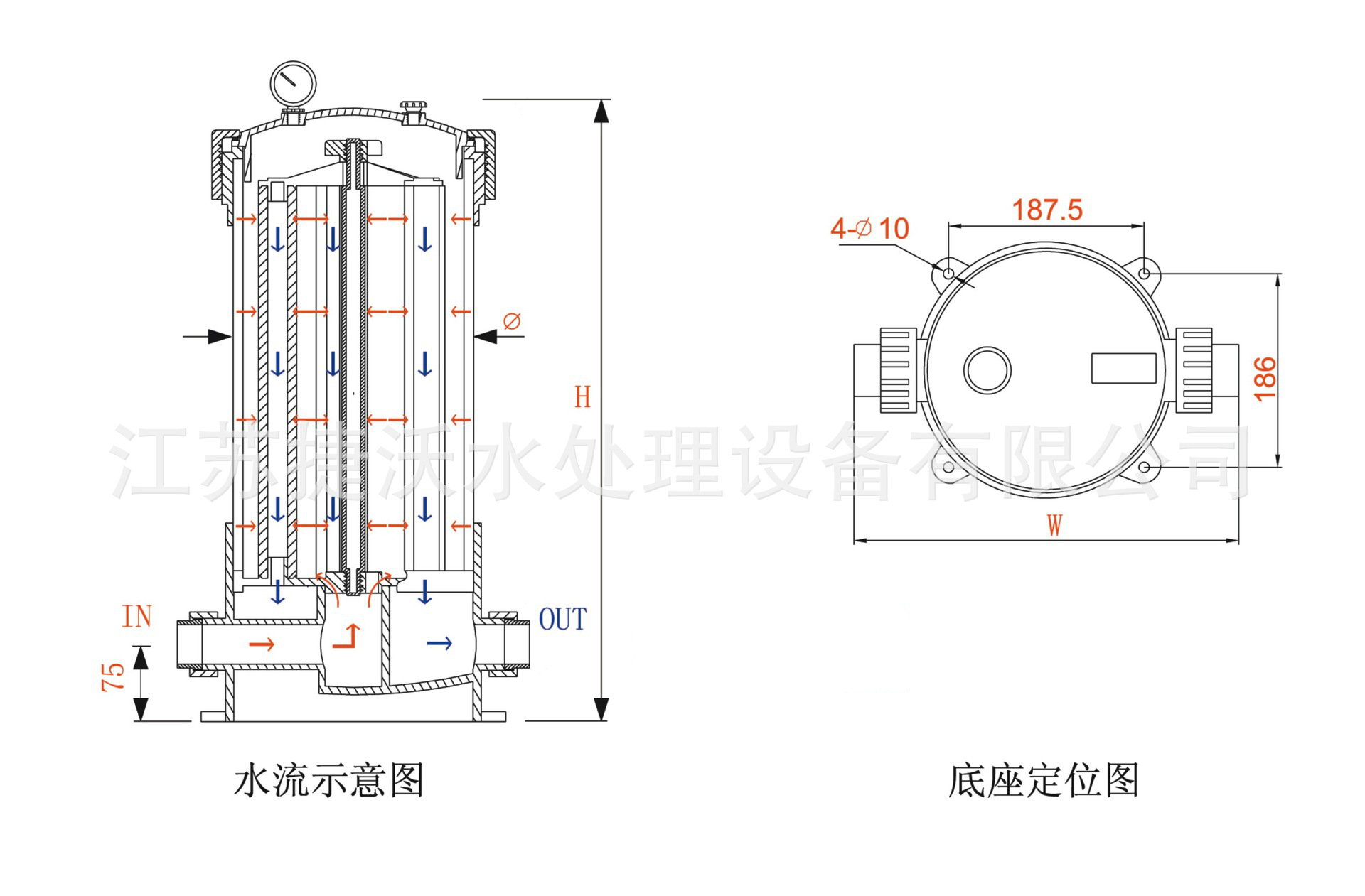

技术图
产品优势：
1.本过滤器采用UPVC材质，部件一次成型，标准化生产，更换、维修方便。
2.本过滤器进出水口在同一水平直线，连接1.5"或2"的由令接头、视觉美观、整齐。
3.滤芯式过滤器布水采用过滤器底部中心往上向四周均匀布水，滤芯受冲击阻力小；顶部装有排气阀，便于 过滤器空气排出。
4.滤芯式过滤器底部系统与顶部滤芯定位压紧板均采用一体式设计，滤芯的安装并压紧既容易又可避 免内漏现象。
5.A款过滤器封盖与本体连接采用宽螺纹连接密封，既确保过滤器完好的密封件性能，又给更换滤芯的拆装带来了方便和快捷。

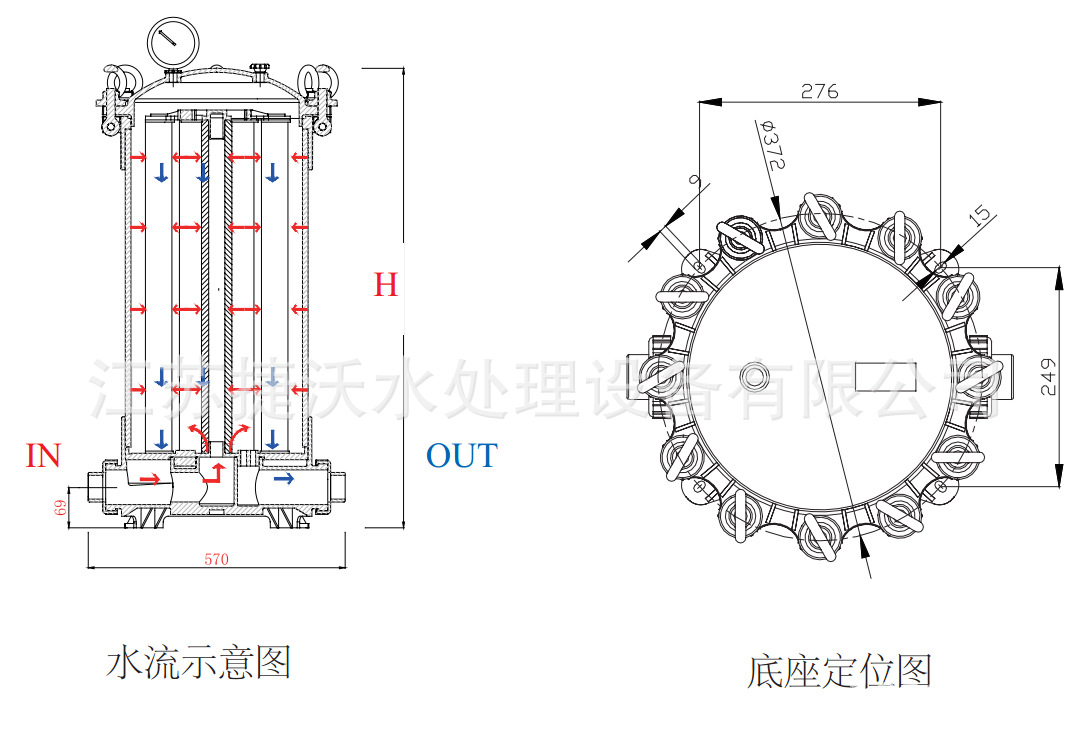

B款过滤器采用吊环螺丝法兰式密封，使过滤器能承受更大压力。
6.滤芯式过滤器为UPVC材质成型，具有较强的耐腐蚀性，能用于不锈钢不能代替的化工行业，更能体现它的经济 值和实用值。
技术参数表
|
型号 |
材质 |
滤芯数量 |
滤芯尺寸 |
过滤器尺寸 |
进出口 |
最大工作压力 (MPa) |
|
JW-JM3*10-PVC |
UPVC |
3 |
10" |
Ø225-H465 |
1.5"/2" |
0.4/0.6 |
|
JW-JM3*20-PVC |
UPVC |
3 |
20" |
Ø225-H715 |
1.5"/2" |
0.4/0.6 |
|
JW-JM3*30-PVC |
UPVC |
3 |
30" |
Ø225-H965 |
1.5"/2" |
0.4/0.6 |
|
JW-JM3*40-PVC |
UPVC |
3 |
40" |
Ø225-H1215 |
1.5"/2" |
0.4/0.6 |
|
JW-JM5*10-PVC |
UPVC |
5 |
10" |
Ø225-H465 |
1.5"/2" |
0.4/0.6 |
|
JW-JM5*20-PVC |
UPVC |
5 |
20" |
Ø225-H715 |
1.5"/2" |
0.4/0.6 |
|
JW-JM5*30-PVC |
UPVC |
5 |
30" |
Ø225-H965 |
1.5"/2" |
0.4/0.6 |
|
JW-JM5*40-PVC |
UPVC |
5 |
40" |
Ø225-H1215 |
1.5"/2" |
0.4/0.6 |
|
JW-JM9*20-PVC |
UPVC |
9 |
20" |
Ø315-H745 |
3" |
0.4/0.6 |
|
JW-JM9*30-PVC |
UPVC |
9 |
30" |
Ø315-H995 |
3" |
0.4/0.6 |
|
JW-JM9*40-PVC |
UPVC |
9 |
40" |
Ø315-H1245 |
3" |
0.4/0.6 |
