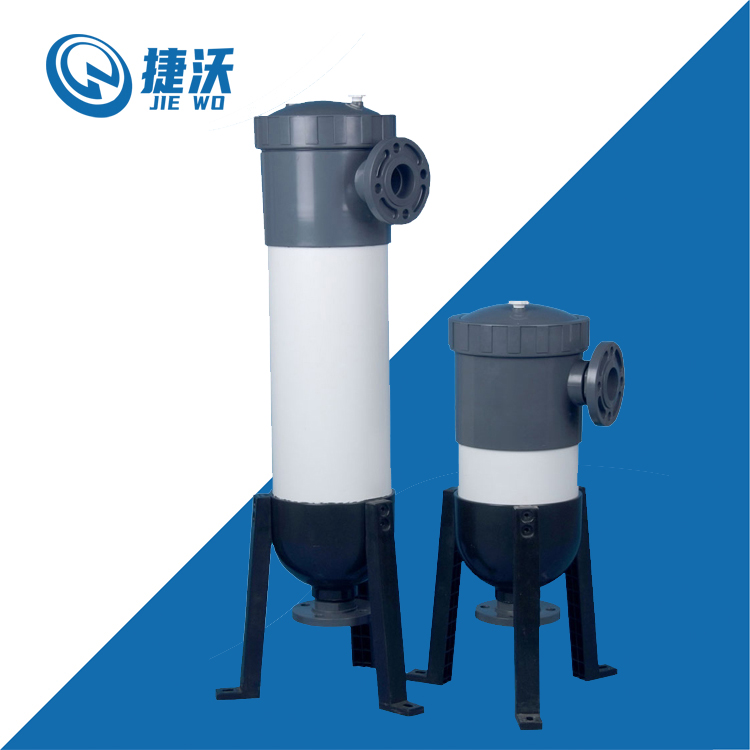

一、PVC袋式过滤器简介：
全塑袋式过滤器，具有过滤精度高，处理量大，使用、维护方便等特点。因此可广泛应用于食品、化妆品、化工、医疗、纺织等领域。全塑袋式过滤器可分为三部份：过滤容器、滤篮、滤袋。
二、工作原理：

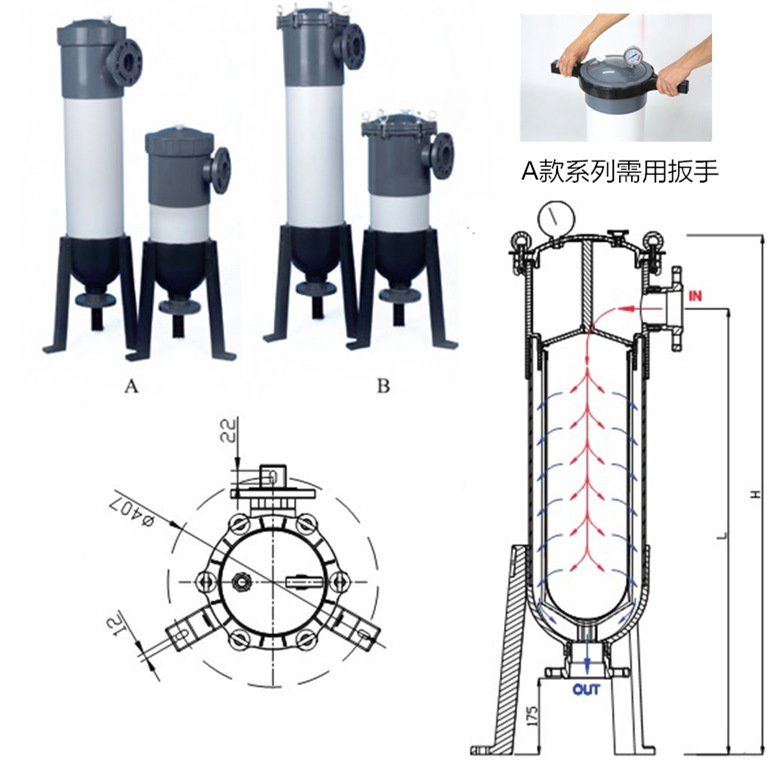

要过滤物体从进料口流入，液体从滤袋内流向滤袋外，经过滤器下出口流入指定容品内，滤除的颗粒杂质被拦截在滤袋中，确保更换滤袋时不致污染下流液体，滤袋更换后可继续使用。
三、产品优势
1.UPVC材质的过滤容器耐腐蚀性强
2.压板卡扣密封装置，使系统更加可靠；
3.过滤设计技术，有效防止滤袋陷入滤篮内的可能，确保无溢漏；
4.结构紧凑，外表美观、安装操作简单、占地面积小；
5.过滤精度高，过滤范围为0.5-200微米；
6.单位过滤面积的处理流量大，容污量大，过滤效率高；
7.与国外进口袋式过滤器相比，价格优势显著。
四、技术参数
|
型号 |
尺寸 （mm） |
滤袋尺寸 （mm） |
进水口高度L（mm） |
进出口高度L(mm) |
设计压力 |
|
JW-1N-A |
Ф225-H805 |
Ф7”(178mm)-H17”(419mm) |
法兰FLG：DN50/ANSI2” |
650 |
A=0.4MPa |
|
JW-2N-A |
Ф225-H1190 |
Ф7”(178mm)-H32”(813mm) |
1035 |
||
|
JW-1N-B |
Ф225-H820 |
Ф7”(178mm)-H17”(419mm) |
665 |
B=0.6MPa |
|
|
JW-2N-B |
Ф225-H1200 |
Ф7”(178mm)-H32”(813mm) |
1045 |
注：桶体内安装各种材质精度滤袋1只；
过滤器设计温度：45℃，排气孔、压力表安装孔螺纹尺寸为：G1/4”,配公制压力表需要订购转接头。
