胶球自动在线清洗装置

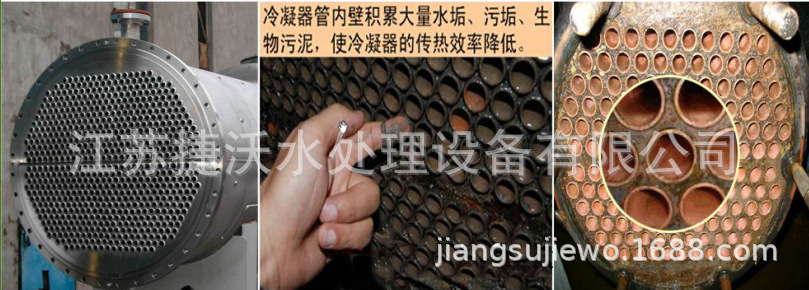

 冷凝器在线清洗节能装置，包括清洗球、储球罐、装球器、收球器、储水压力罐、观察口、隔离档板、增压泵、调控阀门、PLC液晶功能控件、程序控制器等。二个循环的独特一体化设计理念，提高主机冷凝器清洗效率，循环水冷却水在水制冷系统中，热交换器中随时存在溶解盐形成水垢沉淀物；暴露在空气中的水会捕捉空气中的微粒（沙子，树叶，灰尘，烟灰等），这会导致生物膜和沉淀物的产生，迅速结垢，从而地降低热交换器的效能。研究表明冷凝器管一层0.1--0.5毫米厚的水垢会降低机组热传输30%左右的效能，以及增加15%以上的能源消耗。同时压缩机被迫更辛苦地工作。生物膜形成的结垢更加严重，因为它是水垢热阻滞效果的5倍。定期手工清洗冷凝器管只是临时的措施，一旦中央空调恢复运作，结垢会马上再次形成。此外，工厂停工会遭受更严重的损失。因为有腐蚀作用的材料被用于清洁，所以冷凝管磨损，降低机组的寿命。冷凝器在线清洗系统被设计用来持续地自动地清洁热交换器。清洁的过程包括插入小的橡胶海绵球，这些球被冷凝水带着通过热交换器管。球的直径比管的稍微要大些，当球经过冷凝管的时候，球擦洗管壁，在沉淀物变硬前将其清洁干净。球的海绵材料作为擦洗的材料，球上的沉淀物在注球器中被洗干净并通过排阀口排出。

工作原理

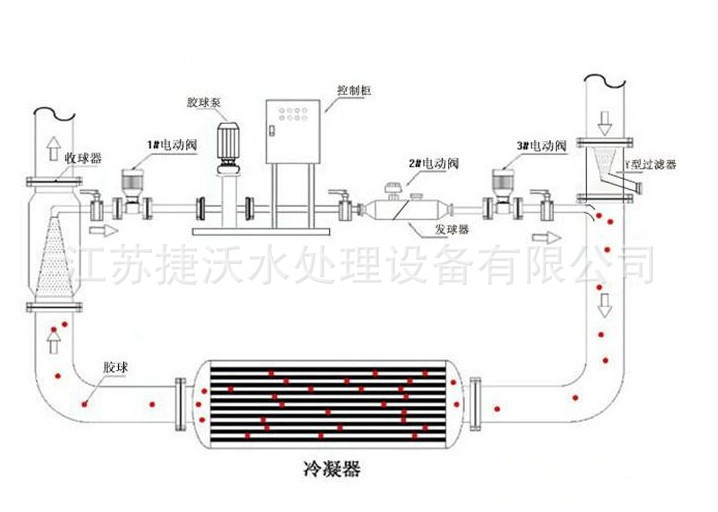

冷凝器胶球自动在线清洗装置采用纯物理方法，利用系统自带水泵加压，将清洗胶球从发球器发送到冷凝器中，依靠水流产生的冲刷力和胶球与换热管壁产生的摩擦力擦洗掉换热管内壁的水垢、污垢以及微生物膜。在冷却水出口端通过收球器利用水流力学原理将球回收至发球机，从而完成一次清洗循环。控制器可设置清洗频率或时间，以及随空调主机的开启自动运行功能，实现全自动在线清洗。始终保持冷凝管内壁洁净，从而提高了冷凝器的热交换效率，降低能耗，提高能效，节省能源。

系统构成

1、发球：碳钢胶球泵，链接口径DN50、DN65、DN80，承压16bar,25bar,发球水量不小于7升/秒，3KW．

2、控制：内置微电脑控制器，可在线显示并记录运行状态，清洗循环次数，具有RS485接口。

控制清洗球的发出、收回，并根据运行状态调节发球、收球的频率及次数。

另可选配置：端差、清洗球数量及性能的在线显示及记录。

电源：3*380V 50Hz，配电最大功率2.2KW-5.5KW,电力消耗小于1KW/天。

3、收球：不锈钢滤网，碳钢筒体，用于收集胶球，承压16bar，25bar，流速小于3.0M/S时，收球器局部阻力损失小于0.5M，有效通过面积大于连接管道截面积的3倍。

4、 由特殊橡胶海棉制成，耐磨，湿态直径比换热管内径大1-2MM，寿命期比耐化学水处理药剂腐蚀，不老化，用于清洁内壁污垢。

5、管路（附件）：阀门、视镜、水流开关（压差控制器）、压力表、管道等（收球、发球管径DN50、DN65、DN80

系统优点与特点

1、简单耐用的物理方式在线自动清洗系统

2、国内先进集成光机电一体化技术，效能显着。

3、全自 无需停机：空调主机正常运转，系统适时在线清洗

4、动:微电脑控制整个系统自动运行，无需人员介入。

5、性能稳定可靠，保养简单，产品使用寿命１５年以上。

6、安装简易：系统安装方便，无需改变现有的管道设计。

7、保持热交换器的制冷量处于设计要求。

8、减少中央空调的保养维护，无需人工化学清洗。

9、防止中央空调压缩机超负荷磨损，保证设备使用寿命。

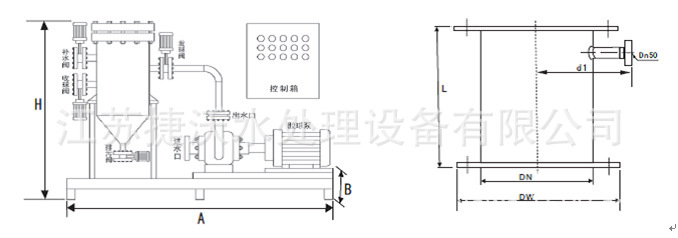

冷凝器自动在线清洗装置尺寸表

收球器设备外形尺寸
