产品介绍与原理
全自动/手动反冲主要有优质碳钢筒体，特殊结构的不锈钢楔形滤网，电动执行机构及排污装置所组成。当过滤器工作时，电动执行机构引导蝶阀处于开启状态，水流由入口进入过滤器，经过滤网过滤到出口。当过滤器需要排污时，关闭蝶阀，打开排污阀，水流经滤网前半段过滤，部分水流有出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网的作用。整个冲洗过程系统可正常工作，无需停机。全自动反冲式除污器适用于各种供水系统，工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的各种机械杂质，确保系统设备的安全可靠运行。
技术参数
1、处理效果
※过滤精度：可根据用户需求选择
※过滤效率：80%～99%
※压力损失：≤0.015Mpa
2、进水水质
※工作压力：≤1.6Mpa
※工作温度：0℃～120℃
※工作环境温度：-25℃～+50℃
※相对湿度：﹤95%
3、运行参数
※平均无故障工作时间：﹥60000小时
※设计寿命：10年
其他：工作压力、过滤精度及规格尺寸可按用户要求特殊制造，法兰连接尺寸按GB-9119.8-88
安装与使用
P型自动排污过滤器宜水平或垂直安装，当垂直安装时，水流方向应该是自上而下，安装时应注意外壳上箭头方向必须与水流一致，正常运行时，蝶阀处于开启状态，当需要排污时，关闭蝶阀，打开排污阀直至排出水质变清为止。关闭排污阀，开启蝶阀，即完成排污过程，设备进入正常运行状态。
使用范围
建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业的循环或非循环冷却水系统、热交换系统、中央空调系统、集中供暖系统等，分别用来保护冷却设备、热交换装置、空调器等。

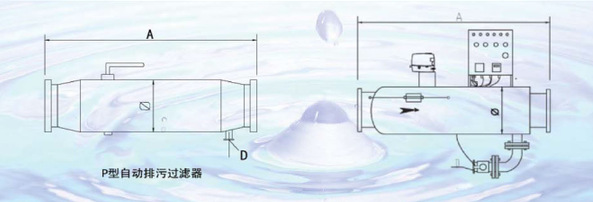

规格尺寸
|
规格型号 |
A |
L |
重量 |
进出口尺寸 |
D |
最大流量 |
|
|
mm |
in |
||||||
|
JW-CW2P |
410 |
340 |
13 |
50 |
2 |
25 |
19 |
|
JW-CW2.5P |
410 |
340 |
15 |
65 |
2.5 |
25 |
28 |
|
JW-CW3P |
500 |
400 |
18 |
80 |
3 |
25 |
50 |
|
JW-CW4P |
580 |
470 |
25 |
100 |
4 |
40 |
80 |
|
JW-CW5P |
640 |
530 |
39 |
125 |
5 |
40 |
125 |
|
JW-CW6P |
730 |
610 |
55 |
150 |
6 |
50 |
180 |
|
JW-CW8P |
900 |
750 |
85 |
200 |
8 |
50 |
320 |
|
JW-CW10P |
1050 |
900 |
120 |
250 |
10 |
50 |
490 |
|
JW-CW12P |
1300 |
1100 |
150 |
300 |
12 |
65 |
710 |
|
JW-CW14P |
1450 |
1250 |
220 |
350 |
14 |
65 |
970 |
|
JW-CW16P |
1600 |
1350 |
280 |
400 |
16 |
65 |
1260 |
|
JW-CW18P |
1800 |
1500 |
350 |
450 |
18 |
100 |
1590 |
|
JW-CW20P |
2000 |
1650 |
420 |
500 |
20 |
100 |
1970 |
|
JW-CW24P |
2200 |
1800 |
580 |
600 |
24 |
100 |
2850 |
