产品概述

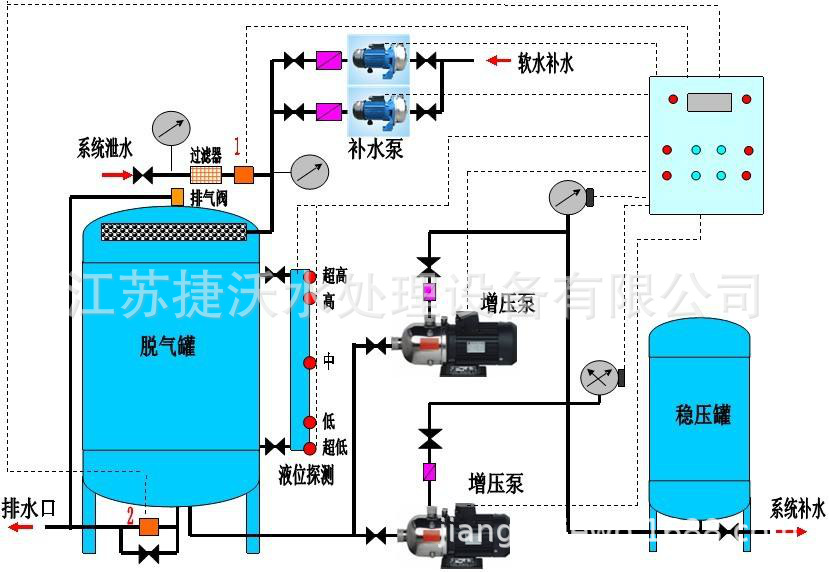

江苏捷沃系列密闭式膨胀水罐（自动囊式气压稳压定压水罐）是在全自动气压供水设备的基础上发展而来的，其工作原理是利用密闭压力罐内的可压缩气体来贮存、调节热水系统，因受温度变化而收缩或膨胀的水容量，密闭的压力罐内安装了囊状的隔膜，将罐内分为气室和水室，当水温度提高时水容量增加，此时罐内气体被压缩，膨胀的水进入水室，水温下降时水容量减少，气体膨胀，水室的水进入系统管网，如管网有泄漏，使管网压力值达不到设定管网压力时，由水泵进行补充至设定压力，达到了稳压定压的目的。
设备参数
定压精度：0.01mpa,保持系统稳定工作
称重传感器精度：1%范围0-2000kg
排除游离气体：100%
排除溶解气体：98%
排气模式：常压隔膜罐排气/真空排气模式二种
压力传感器范围 0-16bar
水锤消除器24L
真空罐有效容积 12L
控制部分PLC集中控制，液晶中文功能显示，具备远程监控功能
性能参数
工作压力0.6Mpa-2.5Mpa(供货时按系统压力选型)
适应系统压力：0.1-2.5Mpa
介质温度：0-90oC（供货时按系统温度选型）
平均无故障时间：80000小时
环境参数
环境温度：+5oC−+90oC
工作环境温度-25oC-50oC
相对温度：<95%（25oC）
电气参数
工作压力：AC220V±10%、50HZ；AC380V±10%、50HZ
安全绝缘电压5000V
适用范围
1、高温水连续供热系统；
2、热水站工业、民用连续供暖系统；
3、热水高温水循环作业系统；
4、风机盘管冷热水系统。
膨胀定压罐补水补压水泵参考表
JW型系统膨胀水罐技术参数表

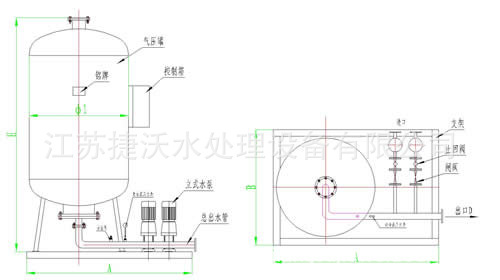

稳压膨胀管技术参数
|
型 号 |
总容积 m3 |
调节容积 m3 |
出水口径 mm |
设备高度 （H） |
罐体直径 Φ1 |
支架长度 A |
支架宽度 B |
气压罐重量 Kg |
|
JW-DY400 |
0.125 |
0.038 |
40 |
1000 |
400 |
1050 |
400 |
180 |
|
JW-DY600 |
0.4 |
0.15 |
40 |
1200 |
600 |
1300 |
600 |
320 |
|
JW-DY800 |
0.90 |
0.35 |
50 |
1400 |
800 |
1500 |
800 |
450 |
|
JW-DY1000 |
1.37 |
0.41 |
65 |
1600 |
1000 |
1700 |
1000 |
680 |
|
JW-DY1200 |
2.30 |
0.59 |
80 |
2950 |
1200 |
2000 |
1200 |
1050 |
|
JW-DY1400 |
3.40 |
1.02 |
80 |
3000 |
1400 |
2300 |
1400 |
1250 |
|
JW-DY1600 |
5.034 |
1.57 |
100 |
3300 |
1600 |
2500 |
1600 |
1900 |
|
JW-DY1800 |
7.06 |
2.12 |
125 |
3600 |
1800 |
2700 |
1800 |
2400 |
|
JW-DY2000 |
9.42 |
2.85 |
150 |
3800 |
2000 |
2900 |
2000 |
2950 |
